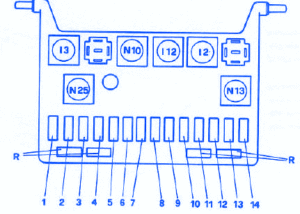

Alfa Romeo 4C Spider 1997 Under Dash Fuse Box/Block Circuit Breaker Diagram

Alfa Romeo 4C Spider 1997 Under Dash Fuse Box/Block Circuit Breaker Diagram



FUSEAMPCIRCUIT PROTECTED
125APower Windows Two-Point Motorized Safety Belts (Passive Restrains)
220ARear Fog Lamp Device - Map Reading Lamp
320AHeated Rear Window
47.5ADigital Clock-Power Mirrors, Courtesy Lights, Stop Lights
57.5ARadio (if fitted), Direction Indicator and Hazard Light Relay
610AWindshield Wiper Motor, Washer Pump
710ABack-Up Lights, Cigar Lighter, Speedometer, Ventilation Electric Fan
87.5APower Window Relay, Heated Rear Window Relay, Instrument Warning Lights
97.5AR.H Front Parking Light, L.H Rear Parking and Stop Lights, Engine Copartment Ligt
107.5AL.H Front Parking Light, R.H Rear Parking and Stop Light, Baggage Compartment Light
117.5AL.H Low Beam Headlamp
127.5AR.H Low Beam Headlamp
137.5AL.H high Beam Headlamp
147.5AR.H High Beam Headlamp

Alfa Romeo 4C Spider 1997 Under Dash Fuse Panel/Board – Fuse Symbol Map
