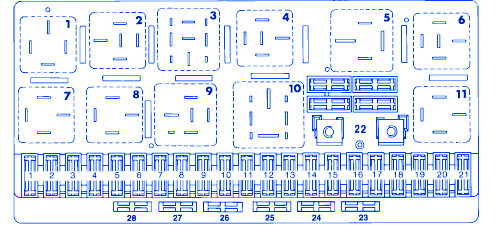

Audi 4000S 1986 Engine Main Fuse Box/Block Circuit Breaker Diagram

Audi 4000S 1986 Engine Main Fuse Box/Block Circuit Breaker Diagram



Fuse/Relay SymbolAmp.Fuse/Relay Map
Fuse
115AFog Lights
215AEmergency Flasher
325AHorn, Stop Lights
415AClock, Luggage Compartment Light, Interior Light, Vanity Mirror, Socket, Cigarette Lighter, Radio
5-Not Used
65ASide Marker Light, Right
75ASide Marker Light, Left
810AHigh Beam, Right, High Beam, Indicator Light
910AHigh Beam, Left
1010ALow Beam, Right
1110ALow Beam, Left
1215ACombination Instrument, Back-Up Lights, Turn Signal
1315AFuel Pump
145ALicense Plate Light
1525AWindshield Wipers
1630ARear Window Defogger
1730AHeater Control Illumination, Air Conditioner, Glove Compartment Light
1825ARear Window Wiper
1910ACentral Locking System, Electric Mirrors
2020ASeat Heating
2125ACigarette Lighter, Rear
22-Not Used (Diesel Only)
2330APower Seat, Control Unit, Memory
2410ACIS-E Power Supply
25-Open
26-Open
27-Open
28-Open
Relay
1-Fog Lamp Relay
2-Rad, Cooling Fan, 2nd Stage
3-Upshift Relay
4-Open
5-Load Reduction
6-A/C Cut-Out Relay
7-Horn Relay
8-Auto-Trans. Relay
9-Intermittent Wiper Relay
10-Fuel Pump Relay
11-A/C Clutch Relay

Audi 4000S 1986 Engine Main Fuse Panel/Board – Fuse Symbol Map
