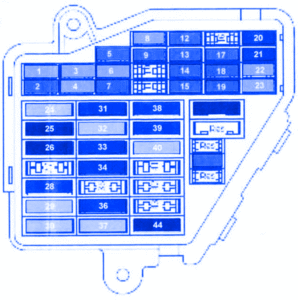

Audi A8l 2011 Dashboard Fuse Box/Block Circuit Breaker Diagram

Audi A8l 2011 Dashboard Fuse Box / Block Circuit Breaker Diagram

SymbolDescription
1Heated Washer Jets
2Turn Signal Flasher Unit
3Headlight Washer, Illumination of Glove Compartment, Climate Control, Instrument Cluster
4License Plate Light
5Instrument Cluster, Seat Heating, Test Connection for Cruise Control, Bulb Monitor for Auto Checj Control Switch Lighting, Mirror Switches and Actuators, Airbag Warning light, Outside Temperature indicator, Climate Control
6Central Loocking System
7Anti-Lock Brake System (ABS)
8-
9Mirror Heating
10Vacant
11Vacant (CC-AT0
12OBD System
13Brake Lights
14Interior Lights, Anti-Theft Alarm System, Vanity Mirror
15Instrument Cluster, Power Windows, Climate Control
16Vacant (ABS-ASR)
17Heated door Locks
18High Beam Right
19High Beam Left
20Low Beam Right
21Low Beam Left
22Tail and Side Marker Right
23Tail and Side Marker Left
24Wiper and Washer System
25Blower for Heating Climate Control
26Rear Window Defogger, Mirror Heating
27Vacant (Rear Wiper)
28Fuel Pump
29Engine Timming
30Sun Roof
31Tail Lights, Cruise Control
32Engine Timming
33Cigarette Lighter
34Engine Timming
35Vacant (Trailer Rec)
36Fog Lights
37Radio
38Luggage Compartment Light, Central Locking
39Emergency Flasher
40Horn
41Vacant (ABS)
42Vacant
43Vacant
44Seat Heating

Audi A8l 2011 Dashboard Fuse Panel / Board – Fuse Symbol Map
