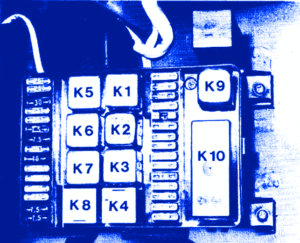

BMW 850i 1992 Fuse Box/Block Circuit Breaker Diagram

BMW 850i 1992 Fuse Box/Block Circuit Breaker Diagram



Fuse No.Current(A)Description
17.5ALeft High Beam, Right Low Beam
27.5ARight High Beam, Left Low Beam
330A(25A)Auxiliary Fan 91C (196F)
415ATurn Signals
530A(25A)Windshield Wipers and Washer, Intensive Cleaner
67.5ABrake Light, Cruise Control
715AHorn
8-Without Connection
97.5AEngine Electrical Equipment, Backup Light
107.5AIntruments, On-Board Computer
1115AMain and Aux, Fuel Pumps
127.5ARadio, Check Control, Instruments, On-Board Computer
137.5ALeft Low Beam
147.5ARight Low Beam
157.5AWithout Connection
1630AHeater Blower
1730A(25A)Backup Light, Outside Power Mirrors, Mirror Heating, Air Conditioner fasten Seat Belt Sign, Power Seat Memory
1830AAuxiliary Fan 99C (210F)
1930APower Sliding Roof, Heated Seat
2030A(25A)Rear Window Defogger
217.5AInterior Lights, Radio, Glove Box, Rechargeble Flashlight, On-Board Computer, Radio, Memory, Instruments
227.5ALeft Side Lights
237.5ARight Side Lights, Engine Compartment Light, License Plate Lights, Instrument Panel Lights, Make-Up Mirror Light
2415AHazard Warning Light Flashers, Open Door Buzzer
2530A(25A)Without Connection
2630A(25A)Power Seats
2730A(25A)Central Locking System, Door Lock Heating, Burglar Alarm System, On-Board Computer
2830A(25A)Lighters, Power Antenna, Parked Car Heater, Booster
297.5ALeft Fog Light
307.5ARight Fog Light

BMW 850i 1992 Fuse Panel/Board – Fuse Symbol Map
