CAVITYFUSE/ COLORITEMS FUSED
15A TNHeated Mirrors
210A RDTime Delay Relay, Radio Electronics, Cluster, Entry, Mini Trip Computer, Glove Box, Trunk, Vanity mirror, Damp, Map, Ignition Switch, Door Courtesy, Reading Underhood & Underpanel Courtesy Lamps
310A RDRight Headlamp, Fog Lamps
410A RDLeft Headlamp
54A PKIllumination Lamps for A/C and Heater Control, ASH Receiver, Cluster, Radio, Console Gear Selector, Cigar Lighter, Console Glove Box & Mini Trip Computer, Heater Rear Window
620A YLName Brand Speaker Amplifier, Horn Relay
72A WTVehicle Speed Control
85A TNFuel Voltage Oil and Temperature Gauges, Chimes, Warning Lamp Module, Seat Belt Warning & Brake Warning Lamps, Mechanical Cluster Printed Circuit Board, Pasive Seat Belt
930A LGA/C or Heater Blower Motor
1030A C/BRKRPower Windows
1110A RDAir Bag, Back-up Lamps, Heated Rear Window, Overheat Console, Transmision Control
1220A YLHazard Flasher
1330A C/BRKRPower seat and Door Lock Motors
1420A YLHeadlamp Switch
1520A YLCHME, Fog Lamps, Door Locks, Air Bag Module
1620A YLStop Lamps, Turn Signals

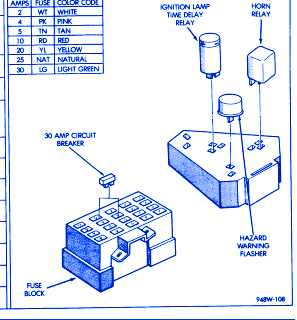

Chrysler Lebaron 2000 Pin Out Fuse Panel/Board – Fuse Symbol Map
