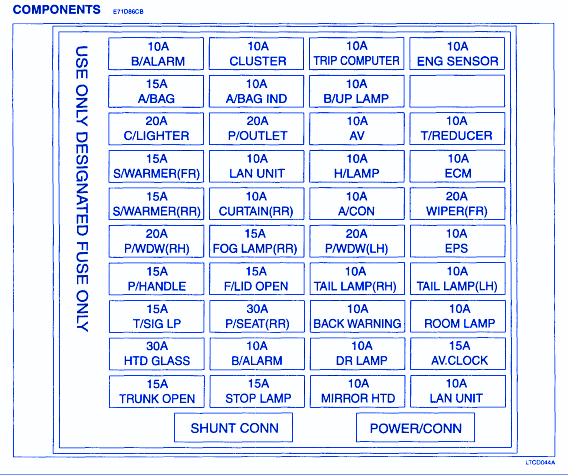

Kia Amanti Sedan 2004 Fuse Box/Block Circuit Breaker Diagram
| FUSE MAP | AMPS | |||||
|---|---|---|---|---|---|---|
| B/ALARM | 10A | |||||
| A/BAG | 15A | |||||
| C/LIGHTER | 20A | |||||
| S/WARMER(FR) | 15A | |||||
| S/WARMER(RR) | 15A | |||||
| P/WDW(RH) | 20A | |||||
| P/HANDLE | 15A | |||||
| T/SIG LP | 15A | |||||
| HTD GLASS | 30A | |||||
| TRUNK OPEN | 15A | |||||
| CLUSTER | 10A | |||||
| A/BAG IND | 10A | |||||
| P/OUTLET | 20A | |||||
| LAN UNIT | 10A | |||||
| CURTAIN(RR) | 10A | |||||
| FOG LAMP(RR) | 15A | |||||
| F/LID OPEN | 15A | |||||
| P/SEAT(RR) | 30A | |||||
| B/ALARM | 10A | |||||
| STOP LAMP | 15A | |||||
| TRIP COMPUTER | 10A | |||||
| B/UP LAMP | 10A | |||||
| AV | 10A | |||||
| H/LAMP | 10A | |||||
| A/CON | 10A | |||||
| P/WDW/(LH) | 20A | |||||
| TAIL LAMP(RH) | 10A | |||||
| BACK WARNING | 10A | |||||
| DR LAMP | 10A | |||||
| MIRROR HTD | 10A | |||||
| ENG SENSOR | 10A | |||||
| T/REDUCER | 10A | |||||
| ECM | 10A | |||||
| WIPER(FR) | 20A | |||||
| EPS | 10A | |||||
| TAIL LAMP(LH) | 10A | |||||
| ROOM LAMP | 10A | |||||
| AV.CLOCK | 15A | |||||
| LAN UNIT | 10A | |||||
Kia Amanti Sedan 2004 Fuse Panel/Board – Fuse Symbol Map
