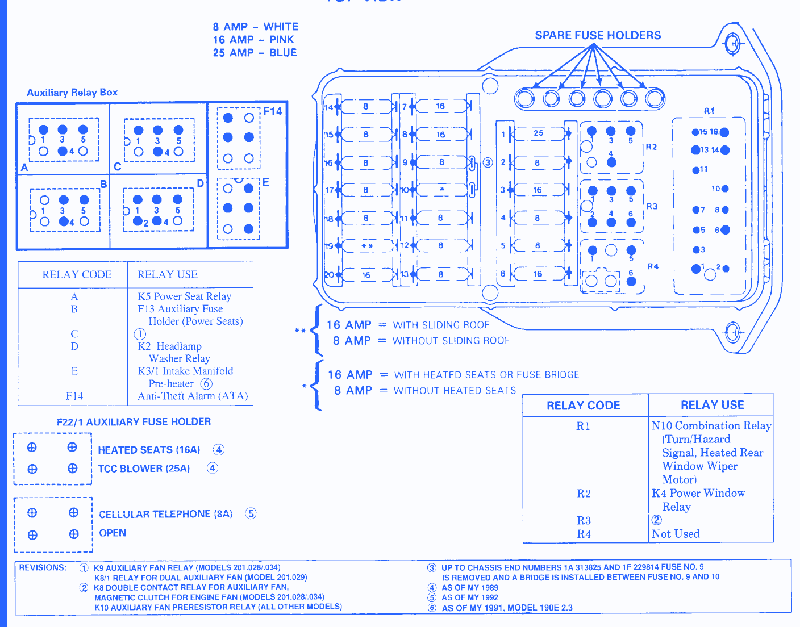

Mercedes 190 E 2.3 1988 Fuse Box/Block Circuit Breaker Diagram

Mercedes 190 E 2.3 1988 Fuse Box/Block Circuit Breaker Diagram



Relay CodeRelay Use
AK5 Power Seat Relay
BF13 Auxiliary Fuse Holder (Power Seats)
C1
DK2nHeadlamp, Washer Relay
EK3/1 Intake Manifold Pre-Heater 6
F14Anti-Theft Alarm (ATA)
R1N10 Combination Relay (Turn/Hazard Signal, Heated Rear Window Wiper Motor)
R2K4 Power Window Relay
R32
R4Not Used

Mercedes 190 E 2.3 1988 Fuse Panel/Board – Fuse Symbol Map
