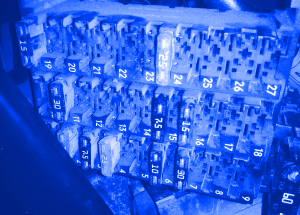

Mercedes Benz 110CDI 2002 Main Fuse Box/Block Circuit Breaker Diagram

Mercedes Benz 110CDI 2002 Main Fuse Box/Block Circuit Breaker Diagram



FUSE SYMBOLAMPSFUSE MAP
115ARight Side Light, Right Rear Light
215ARight High Beam Head Light
315ALeft High-Beam Head Light, High Beam Tell Tail Light
415AReversing Light, Horn
515ABrake Lights, Heated Windscreen, Washer Jet
620AWindscreen and Rear-Window Wipers, Flashing Turn Indicators
715AInstrument Panel, Relay for Optional Extras (Terminal 15)
820AInterior Lights, Cigarette Lighter, Radio (Terminal 30)
915AClock, Flashing Turn Indicators/hazzard Warning Flashers
1015AInstrument Lighting, License Plate Light
1115ALeft Side Light, Left Rear Light
1215ARight Low-Beam Head Light, Rear Fog Light
1315ALeft Low-Beam Head Light
1415AFog Light
1515ARadio (Terminal 15R), Air Bag Monitor
1610AABS/ABD
1710AAir Conditioning
1810AAir Conditioning (Terminal 30)

Mercedes Benz 110CDI 2002 Main Fuse Panel/Board – Fuse Symbol Map
