Mercedes Benz S500 1997 Fuse Box/Block Circuit Breaker Diagram

Mercedes Benz S500 1997 Fuse Box/Block Circuit Breaker Diagram

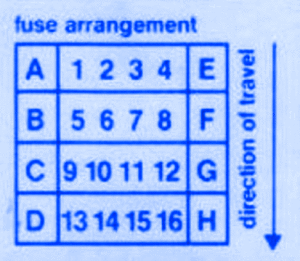

Fuse No.AmpsFuse map
116ACigar Lighter, Switch Heatable Rear Window, Glove Compartment Light, Rear Wipe/Wash System, folding Head Restraints/rear compartment, Radio (Ortho, Back Rest)
216AWipe/Wash System, Optical Horn, Relay Headlamp Cleaning Unit/Comfort Circuitry/Window Lift-term.86
38AParking/Tail Light Right, Headlamp Cleaning Unit, Illuminatio: License Plate, Instrument, Control Elements
48AFog Light
58AStop Lamp, Instrument, Front Roof Light, Electric Bulb Control Unit, Cruise Control, Tachometer
68ATurn Signal Lamp, Horn, Outside Temperature Gauge
716ABack-up Lamp, Heating Water Valve, Water Pump, Engine Fan, Heating System for Washer Jets, Climate Control System, Relay Auxiliary Fan Term.86, Aut. Transmission Electrics, Air Condition Compressor
88AParking/Tail Light Left
98ADiagnostic Term.6, Hazard Warning System, Clock, Front Roof Light, Radio, Vanity Mirror Light, Relay Comfrort Circuitry term.86
1025AHeatable Rear Window
11--
12--
138ALow Beam Left
148ALow Beam Right
158AHigh Beam Left
168AHigh Beam Right, High Beam Indicator
A16A(Sliding Roof)
B8AAdjustable, Heated Outside Mirrors, Safety Belt Handover Arm, Roller Sun Visor
C16ARear Roof Light, Trunk Light, Rear Door Locking System, Safety Belt Handover Arm,Seat Back Arrester Central Locking System, Door Lights, Reading Lamps, Aut. Antenna, Control Unit Seat Adjustment
D8AAuxiliary Fan
E25AFront Seat Adjustment, (Jacket Tube Adjustment-Memory)
F25AFront Seat Adjustment (Jacket Tube Adjustment)
G25AWindow Lift Front
H25AWindow Lift Rear, Otside Fuse Box: Blower Motor, Seat Heating Front

Mercedes Benz S500 1997 Fuse Panel/Board – Fuse Symbol Map
