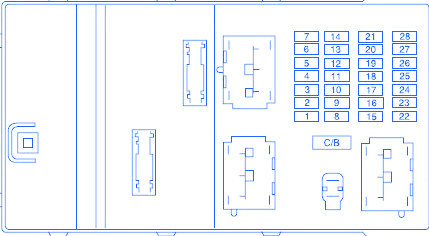

Mercury XR6 2002 Compartment Fuse Box/Block Circuit Breaker Diagram

Mercury XR6 2002 Compartment Fuse Box/Block Circuit Breaker Diagram



Fuse/Relay LocationFuse Amp RatingPassenger Compartment Fuse Panel Description
110ABackup Lamps, Electrochromatic Mirrors
220AHorn
315ABattery Saver, Interior Lamps, Puddle Lamps, Trunk Lamp, Power Windows
415APark Lamps, Side Markers, License Plate Lamps
5-Not Used
6-Not Used
7-Not Used
830ARear Window Defroster
910AHeated Mirrors
1030AStarter Coil, PCM
1115AHigh Beams
127.5ADelay Accessories: Radio Head Units, Moonroof, Lock Switch Illumination, Electrochromatic mirrors
137.5ACluster, KAM-PCM, Analog Clock, Climate Control Head Units, Canister Vent Solenoid
1415AWasher Pump
1520ACigar Lighter
1615ADoor Lock Actuator, Decklid Lock Solenoid
1720ASubwoofer
1820ARadio Head Units, OBDII Connector
19-Not Used
207.5APower Mirrors
217.5AStop Lamps
227.5AAudio
237.5AWiper Relay Coil, Cluster Logic
247.5AOCS (Passenger's Seat) PAD Indicator
257.5ARCM
267.5APATS Transceiver, Brake Shift Interlock Solenoid, Brake Pedal Switch
277.5ACluster, Climate Control Head Units
2810AABS/Traction Control, Heated Seats, Compass
C/B30APower Windows, Delayed Accessory (SJB Fuse12)

Mercury XR6 2002 Compartment Fuse Panel/Board – Fuse Symbol Map
