Mustang V6 2004 Near Battery Side Fuse Box/Block Circuit Breaker Diagram

Mustang V6 2004 Near Battery Side Fuse Box/Block Circuit Breaker Diagram



Fuse PositionAmpsCircuits Protected
AFAN(3,8L)30A(C.b)Constant Control Relay Module
FAN(4,6L)50A(Maxi)Constant Control Relay Module
BHD-LPS30A(Maxi)Main Light Switch, Multifunction Switch
CIGN SW40A(Maxi)Starter Motor Relay, Intake Runner Control Module, GEM, Over Drive Cancel Switch, Instrument Cluster
DIGN SW40A(Maxi)ABS Module, Instrument Cluster, Reversing Lamps, Speed Control Servo, GEM, Shift Lock Actuator, A/C Heater, Power Windows, Radio, Raise Relay, Lower Relay, Windshield Wiper Motor, Intermittent Wiper Relay, Wiper HIGH/LOW Relay
EIGN SW40A(Maxi)Restraints Control Module, DRL Module, A/C Heater, Blower Motor, Electronic Flasher
FI/P40A(Maxi)Instrument Cluster PCM
GTHERM30A(Maxi)Secondary Air Injection
HABS150A(Maxi)ABS Module
IPOWER POINT20A(Maxi)Auxiliary Power Point
JPARK LAMPS30A(Maxi)Main Light Switch
KHTD BL30A(Maxi)Rear Window Defrost Control
LPOWER WINDOWS40A(Maxi)GEM, Power Door Locks
MAUDIO10A(Mini)Radio, CD Player
NABS 220A(Mini)ABS Module
OFUEL PUMP20A(Mini)Fuel Pump Relay
PHORN20A(Mini)Horn, Horn Relay
QPOWER SEATS25A(Mini)Power Seat Switch
RALT20A(Mini)Generator
SA/C PRESS20A(Mini)Constant Control Relay Module
TPCM POWER30A(Maxi)Intake Manifold Runner Control
UCONV TOP25A(C.b)Convertible Top Raise/Lower Relay
VFOG DRL20A(Maxi)Daytime Running Lamps (DRL) Module/Fog Lamp Relay

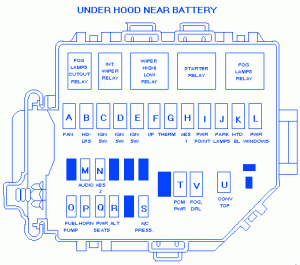

Mustang V6 2004 Near Battery Side Fuse Panel/Board – Fuse Symbol Map
