Volvo V70 XC Luggage 2000 Fuse Box/Block Circuit Breaker Diagram

Volvo V70 XC Luggage 2000 Fuse Box/Block Circuit Breaker Diagram



No.Fuse FunctionAmps
1Rear Electronic Module (REM), Via Rear Electronic Module (REM), Cargo Cmpartment Lighting (S80)10A
2Via Rear Electronic Module (REM), Rear Fog Light10A
3Brake Lights15A
4Reversing Lights10A
5Heated Rear Window (Control Voltage)5A
6Tailgate/Trunk Opening, Tailgate/Trunk Locking10A
7Foldable Head Restraint (S80), Cargo Compartment Outlet(V70)10/15A
8Rear Door Central Locks, Tank Hatch Unlocking15A
9Towing Bracket (30 Feed)15A
10CD Changer, RTI CD-ROM Player, RTI System Control Module(RTI), Pager10A
11--
12Rear Window Wiper15A
13Bass Speaker Amplifier (V70)15A
14--
15Towing Bracket (151 Feed)20A
16Cargo Compartment Outlet (S80)10A
17-18--

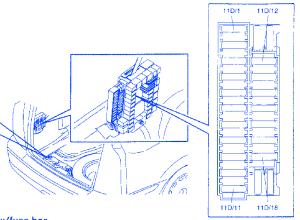

Volvo V70 XC Luggage 2000 Fuse Panel/Board – Fuse Symbol Map
