Aixam City Fuse Box/Block Circuit Breaker Diagram

Aixam City Fuse Box / Block Circuit Breaker Diagram
Aixam City Fuse Box / Block Circuit Breaker Diagram

FusePower consumerAmpere rating [A]
F1
F2Centralised locking – power windows system25A
F3Rear window defrosting20A
F4Engine stop20A
F5Horn – car radio – cigarette lighter15A
F6High beam15A
F7Low beam15A
F8Position lights – rear fog lights15A
F9Warning lights – control panel10A
F10Dome light2A
F11Power windows25A
F12
F13Front wiper / washer20A
F14Cab fan15A
F15Daylight road lights (DRL)3A
F16Reversing radar – reversing light15A
F17Glow plug supply20A
F18Stop lights7,5A
F19Alternator – preheating relay3A
F20Control panel – centralised locking – defrosting relay3A

PositionAllocation
C14Starting safety relay
C15Preheating relay
C16Engine stop relay
C17Rear window defrosting relay

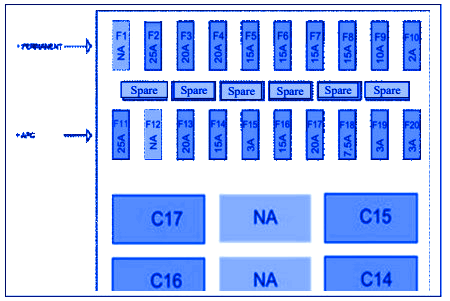

Aixam City Fuse Panel / Board – Fuse Symbol Map
