Alfa Romeo Alfetta 1973 Fuse Box/Block Circuit Breaker Diagram

Alfa Romeo Alfetta 1973 Fuse Box/Block Circuit Breaker Diagram

Fuse No.Circuit ProtectedRating (A)
1Haeted Rear Screen16A
2Air Conditioner/Heater Blower16A
3Hazard Warning Flasher and Air Conditioner Fan16A
4Stop Lamps8A
5Courtesy Lamp, Clock, Power Operated Radio Aerial, Warning Buzzer8A
6Windscreen Wiper, Cigar Lighter, Reversing Lamps, Glvebox Lamp8A
7Instrument Air Conditioner, Radiator Fan, Heated Rear Window Relay8A
8Directions Indicator8A
9RH Front Parking Lamp, LH Tail Lamps Engine Compartment Lamp, LH Rear Number Plate Lamp8A
10LH Front Parking Lamp, RH Tail Lamps Engine Compartment Lamp, RH Rear Number Plate Lamp8A
11Left Hand Headlamp (Low Beam)8A
12Right Hand Headlamp (Low Beam) and Rear Foglamp8A
13Left Hand Headlamp (Main Beam)8A
14Right Hand Headlamp (Main Beam)8A

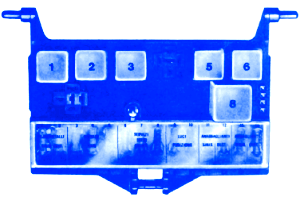

Alfa Romeo Alfetta 1973 Fuse Panel/Board – Fuse Symbol Map
