Aprilia Tuono 2005 Mini Fuse Box/Block Circuit Breaker Diagram

Aprilia Tuono 2005 Mini Fuse Box/Block Circuit Breaker Diagram



FUSE NO.AMPERECIRCUIT PROTECTED
A5AFrom Key to : Light Relay, Stop, Horn, Parking Light
B5AFroom Key to : Turn Indicators, Intrument Panel
C5AFrom Key to : Key Operated Positive to E.C.U
D15AFrom Battery to : Speed Sensor, Fuel Pump, Relay Starter, Oxygen Sensor
E15AFrom Battery to : Fan Relay, Coil, Injectors, Air Flaps, Camshaf Position Sensor
F20AFrom Ignition Switch to : High Beam, Low Beam

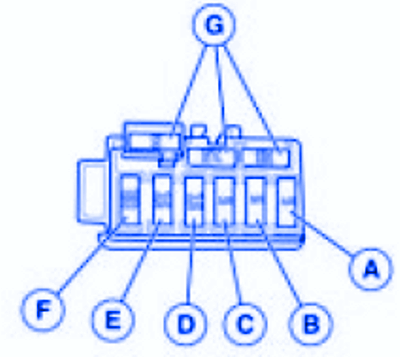

Aprilia Tuono 2005 Mini Fuse Panel/Board – Fuse Symbol Map
