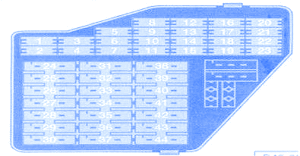

Audi TT 2002 Main Fuse Box/Block Circuit Breaker Diagram

Audi TT 2002 Main Fuse Box/Block Circuit Breaker Diagram



Fuse SymbolFuse MapAmps
1Heated Washer Jets, Heated Mirror10A
2Turn Signal10A
3Illumination For Glove Compartment, Climate Control, Front Fog Lights, Warning Light Parking Light5A
4License Plate Light5A
5Seat Heating, Buld Monitor, Seat Connection for Cruise Control, Mirror Switches and Actuators, Outside Temperature Indicator, Climate Control7.5A
6Central Locking System5A
7Back-Up Lights10A
8Car Telephone5A
9Anti-Lock Brake System (ABS)5A
10Engine10A
11Instrument Cluster5A
12On Board Diagnostic System, Car Telephone7.5A
13Brake Lights10A
14Central Locking System10A
15Instrument Cluster5A
16Magnetic Cluth Electric Washer Pump10A
17Daytime Driving Light (Canada Modela)15A
18High-Beam Right10A
19High-Beam Left10A
20Low Beam, Right Automatic Headlight Adjustment15A
21Low Beam, Left Automatic Headlight Adjustment15A
22Side Marker and Taillight Right5A
23Side Marker and Taillight Left5A
24Wiper and Washer System20A
25Blower for Heating (Climate Control)25A
26Rear Window Degfogger20A
27Vacant
28Fuel Pump15A
29Engine15A
30Vacant
31Clutch (Quattro)5A
32Fuel Injectors Engine10A
33Headlight Washer (Relay)20A
34Engine Timming10A
35Vacant
36Front Fog Lights15A
37S-Contact (Radio)10A
38Central Locking System15A
39Emergency Flasher System20A
40Horn20A
41Cigarette Lighter10A
42Radio, Interior Moverment Sensors20A
43Engine Timming10A
44Seat Heating15A

Audi TT 2002 Main Fuse Panel/Board – Fuse Symbol Map
