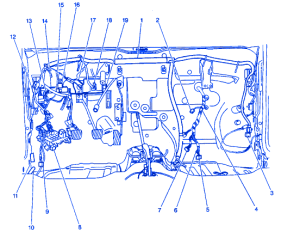

Chevrolet Metro L.4 2002 Junction Electrical Circuit Wiring Diagram

Chevrolet Metro L.4 2002 Junction Electrical Circuit Wiring Diagram

SymbolDescription
1Supplemental Inflateble Restraint (SIR) Harness
2Duty Check Data Link Connector
3Inflatable Restraint IP Module Connector
4EngineWiring Harness
5Powertrain Control Module (PCM) C1
6Powertrain Control Module (PCM) C2
7Powertrain Control Module (PCM) C3
8Junction Block
9Turn Signal/Combination Switch Connector
10Floor Harness
11Power Door Lock Control Module
12Main Wiring Harness
13Electronic Brake Control Module (EBCM) C1 With ABS
14Electronic Brake Control Module (EBCM) With ABS
15Electronic Brake Control Module (EBCM) C2 With ABS
16Lamp Drive Relay (With ABS)
17Clutch Pedal Position (CPP) Switch (Manual Transaxle)
18Daytime Running Lamp(DRL) Control Module

Chevrolet Metro L.4 2002 Junction Electrical Circuit Symbol Map
