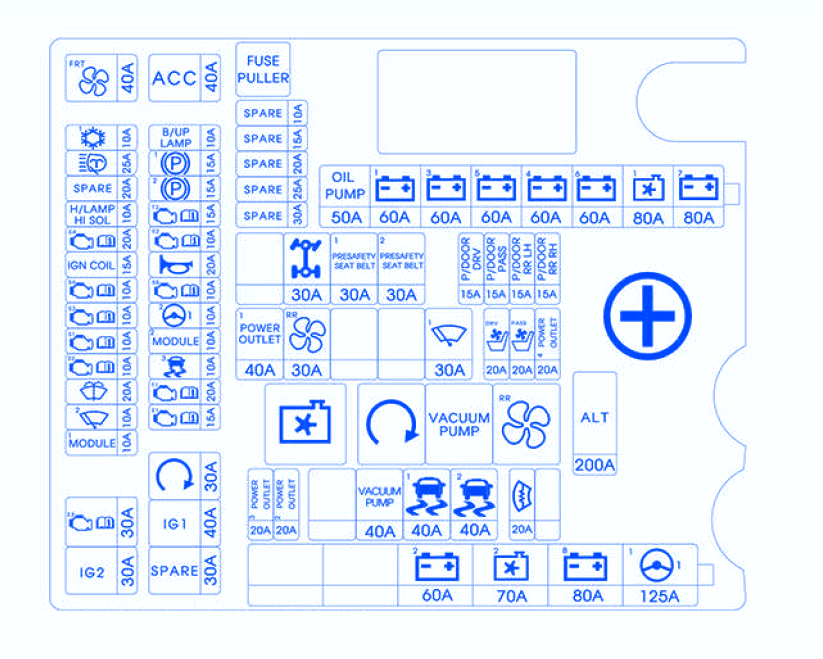

Genesis G90 2017 Engine Compartment Fuse Box / Block Circuit Breaker Diagram

Genesis G90 2017 Engine Compartment Fuse Box / Block Circuit Breaker Diagram
Genesis G90 2017 Engine Compartment Fuse Box / Block Circuit Breaker Diagram

NO.Fuse NameRating [A]Circuit protected
1ALT2000AAlternator, Multifuse (BATT) – F12/F13/F14/ F15, Fuse – F24/F25/F28/F29/F30/F31/F33/F34/F35/F36/ F37/F38/F39
2B+160AIGPM (IPS1, Fuse – F36, Leak Current Autocut Device (Fuse – F5/F18/F19/F26/F27/F42/F49/F51/F52))
3B+360A[Except Middle East] IGPM (IPS2/IPS3, Fuse – F13/F41)
4B+560AIGPM (Fuse – F7/F8/F9/F14/F15/F16/F46)
5B+460A[Except Middle East] IGPM (IPS4/IPS5/IPS6/IPS7, Fuse – F37/F38/F39)
6B+660AMetal Core Block (PCB #1 Fuse – F40/F41/ F42)
7C/FAN180A[G6DP] [G8BE-Middle East] Cooling Fan Controller (BLDC)
8B+780AMetal Core Block (PCB #2 Fuse – F65/F68/F69/F70/F71)
9B+260AIGPM (Fuse – F21/F22/F23/F29/F30)
10C/FAN270A[G6DN] [G8BE-Except Middle East] RLY. 1 (Cooling Fan Relay)
11B+880AMetal Core Block (PCB #1 Fuse – F51/F53/ F55)
12MDPS125AMDPS Unit
13POWER OUTLET320A[5:5 Seat] Rear Power Outlet #1 [W/O 5:5 Seat] Front Power Outlet & Cigarette Lighter
14POWER OUTLET220A[5:5 Seat] Rear Power Outlet #2 [W/O 5:5 Seat] Front Power Outlet & Cigarette Lighter
15VACUUM PUMP40A[G6DP] RLY. 3 (Vacuum Pump Relay)
16ESC140AESC Control Module, Multipurpose Check Connector
17ESC240AESC Control Module, Multipurpose Check Connector
18DEICER20AFront Deicer Relay
19POWER OUTLET140AMetal Core Block (PCB #1 – Power Outlet Relay)
20RR BLOWER30ARLY. 4 (Rear Blower Relay)

Genesis G90 2017 Engine Compartment Fuse Panel / Board – Fuse Symbol Map

NO.Fuse NameRating [A]Circuit protected
21WIPER130AWiper Motor
22DRIVER CCS20ADriver CCS Module
23DRIVER CCS20APassenger CCS Module
24POWER OUTLET420A[W/O 5:5 Seat] Power Outlet Relay
254WD30A4WD ECM
26PRESAFETY SEAT BELT130APre Active Seat Belt Unit
27PRESAFETY SEAT BELT230APre Active Seat Belt Unit
28DRIVER P/DOOR15ADriver Door Latch
29PASSENGER P/DOOR15APassenger Door Latch
30RR LH P/DOOR15ARear Door Latch LH
31RR RH P/DOOR15ARear Door Latch RH
32IGN230AIG2 Relay
33ECU330AEngine Control Relay
34MODULE110A4WD ECM, Active Air Flap, Smart Cruse Control Radar
35WIPER210APCB #2 (Wiper Relay)
36WASHER20AWasher Relay
37SENSOR210A[G6DP] Oxygen Sensor #1/#2/#3/#4 [G6DN] Oxygen Sensor #1/#2/#3/#4, Variable Intake Solenoid Valve #1/#2 [G8BE] Oxygen Sensor #1/#2/#3/#4, Electronic Thermostat
38SENSOR110A[G6DP/G6DN] Oil Controlvalve #1/#2/#3/#4 (Intake/Exhaust), Purge Control Solenoid Valve, Oil Pressure Solenoid Valve [G8BE] Oil Controlvalve #1/#2/#3/#4 (Intake/ Exhaust), Purge Control Solenoid Valve
39SENSOR310A[G6DP/G6DN] Electronic Thermostat, Rear Sub Junction Block (Fuel Pump Relay) [G8BE] Rear Sub Junction Block (Fuel Pump Relay)
40SENSOR410A[G6DP] E/R Junction Block (RLY. 1 – Cooling Fan Relay) [G8BE – Except Middle East] E/R Junction Block (RLY. 1 – Cooling Fan Relay), Camshaft Position Sensor #1/#2/#3/#4 (Intake/ Exhaust)

Genesis G90 2017 Engine Compartment Fuse Panel / Board – Fuse Symbol Map

NO.Fuse NameRating [A]Circuit protected
41IGN COIL15A[G6DP/G6DN] Ignition Coil #1/#2/#3/#4/#5/#6 [G8BE] Ignition Coil #1/#2/#3/#4/#5/#6/#7/#8
42ECU420AECM
43H/LAMP HI SOL10AHead Lamp (HI SOL) Relay
44H/LAMP WASHER25AHead Lamp Washer Relay
45A/CON110AA/C Control Module
46FRT BLOWER40AFront Blower Relay
47IGN140AIG1 Relay
48START30AE/R Junction Block (RLY. 2 – Start Relay)
49ECU115AECM
50TCU120ATCU
51ESC310AESC Control Module
52MODULE210A4WD ECM, Active Air Flap, Smart Cruse Control Radar
53MDPS210AMDPS Unit, Steering Angle Sensor
54SENSOR510A[G6DP] E/R Junction Block (RLY. 3 – Vacuum Pump- Relay), Brake Vacuum Switch
55HORN20AHorn Relay
56ECU210AECM
57TCU215ATCM, B/UP Lamp Relay, P/N Relay
58EPB215AElectric Parking Brake Module
59EPB115AElectric Parking Brake Module
60B/UP LAMP10AB/Up Lamp Relay
61ACC40AACC Relay
