GM Typhoon 1997 Pin Out Electrical Electrical Circuit Wiring Diagram

GM Typhoon 1997 Pin Out Electrical Electrical Circuit Wiring Diagram



CIRCUITPINWIRE COLORCKT NO.

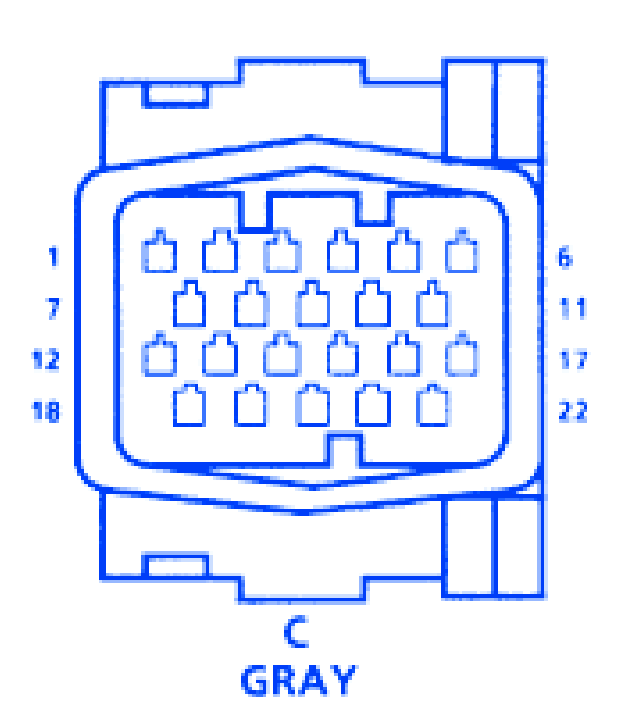

CONNECTOR C
BATTERYC1ORN480
VSS SIGNAL HIC2PPL401
IGN, BYPASSC3TAN/BLK424
MAT SIGNALC4TAN472
MAP, MAT, GNDC5BLK802
SYSTEM GROUNDC6BLK/WHT450
MAP 5V REFERENCEC7GRA416
VSS SIGNAL LOC8YEL400
EST CONTROLC9WHT423
TPS, CTS, GROUNDC10BLK808
C11--
TPS 5V REFERENCEC12GRA416
A/C RELAY CONTROLC13DK GRN/YEL459
C14--
TPS SIGNALC15DK BLU417
COOLANT TEMP SIGNALC16YEL410
A/C REQUESTC17LT BLU67
C18--
C19--
C20--
C21--
MAP SIGNALC22LT GRN432
CONNECTOR D
D1--
D2--
INJECTOR DRIVERD3LT BLU467
PEAK & HOLD JUMPER AD4TAN887
D5--
D6--
FUEL PUMP RELAYD7DK GRN/WHT465
PEAK & HOLD JUMPER AD8TAN887
INJECTOR DRIVERD9LT BLU467
D10--
P/N SWITCHD11ORN/BLK434
SYSTEM GROUNDD12TAN/WHT551
EST HID13PPL/WHT430
D14--
D15--
P/S PRESSURE SIGNALD16LT BLU/ORN495
BATTERYD17ORN480
D18--
EST LOD19BLK/RED453
D20--
D21--
D22--
