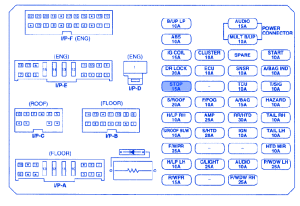

KIA EX 2009 Fuse Box/Block Circuit Breaker Diagram

KIA EX 2009 Fuse Box/Block Circuit Breaker Diagram



AMPSFUSE MAP
10AB/UP LP
10AABS
15AIG COIL
20ADR LOCK
15ASTOP
20AS/ROOF
10AH/LP RH
10AS/ROOF BLW
25AF/WPR
10AH/LP LH
15AR/WPR
10ACLUSTER
10AECU
10AF/FOG
25AAMP
20AS/HTD
25AC/LIGHT
15AAUDIO
10AMULT B/UP
10ASNSR
10ATCU
15AA/BAG
30ARR/HTD
10AIGN
10AAUDIO
25AP/WDW RH
10ASTART
10AA/BAG IND
10AT/SIG
10AHAZARD
10ATAIL RH
10ATAIL LH
10AHTD MIR
25AP/WDW LH

KIA EX 2009 Fuse Panel/Board – Fuse Symbol Map
