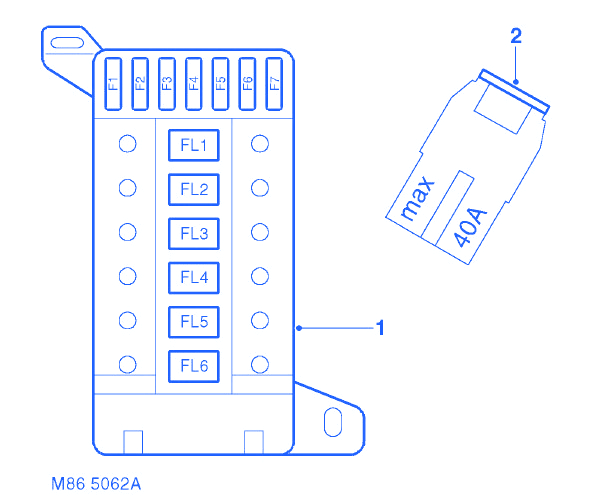

Land Rover TF160 1998 Mini Fuse Box/Block Circuit Breaker Diagram

Land Rover TF160 1998 Mini Fuse Box/Block Circuit Breaker Diagram



LinkRating,AmperesFunction
FL140ALighting Switch, Fuse 2 & Fuse12 Passenger Fusebox, Front Fog Lamp Relay
FL260AABS Modulator
FL330AWindow Lift Relay, Fuse6 Passenger Fusebox, Fuse 23 Satellite Fusebox
FL440AIgnition Switch
FL540AIgnition Switch
FL660AFuse link 3,4 & 5, Fuse5,6 & 7 Under Bonnet Fusebox

Land Rover TF160 1998 Mini Fuse Panel/Board – Fuse Symbol Map
