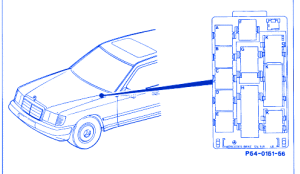

Mercedes D300 1997 Fuse Box/Block Circuit Breaker Diagram

Mercedes D300 1997 Fuse Box/Block Circuit Breaker Diagram



Relay CodeDesignationRelay-Function
AK5Power Seat Relay Module
B K9K1Auxiliary Fan Relay Model 124.038/.036
K10Auxiriary Fan Preresidtor
C K9Auxiliary Fan Relay Module
K9K2Auxiliary Fan Preresistor Relay Models 124.034/.036
Dk2Headlamp Washer Relay Module
E F14Auxiliary Fuse Holder (ATA)
K17Secondary Air Injection Relay Module Models 124.034/.036
FK24Convenience Relay Module
G K18/1Seat Belt Warning Relay Module (Coupe Only)
K29/1First Gear Start Relay Module
HN10Combination Relay (Turn/Hazard Signal, heated Rear Window, Wiper motor)
IV5Disconnect Diode (parking Brake/ASR/Electronic Accelerator) Model 124.034/.036
KN7Exterior Lamp Failure Monitoring Module

Mercedes D300 1997 Fuse Panel/Board – Fuse Symbol Map
