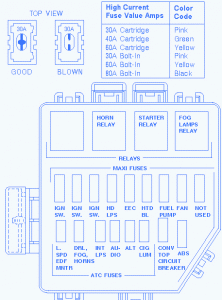

Mustang Cobra 5.0 1996 Power Seat Fuse Box/Block Circuit Breaker Diagram

Mustang Cobra 5.0 1996 Power Seat Fuse Box/Block Circuit Breaker Diagram



FUSEAMPSCIRCUITS PROTECTED
IGN SW40AIgnition Switch, Starter Relay
IGN SW40AIgnittion Switch
IGN SW40AIgnition Switch
HD LPS50AExterior Lamps, I/P Fuse Panel
EEC20APowertrwin Control Module, Constant Control Relay Module
HTD BL40ARear Window Defrost
FUEL PUMP20AFuel Pump
FAN60AElectric Cooling Fan Motor
ABS60AAnti-Lock Brake System
CONV TOP30A c.b.Convertible Top
CIG ILLUM20APower Seat, Cigar Lighter, Auxiliary Power Socket
ALT20AGenerator/Voltage Regulator
AUDIO25AIgnition Switch
INT LPS25AI/P Fuse Panel (Fuses 5,9)
DRL, FOG, HORNS20AHorns, Fog Lamps, Daytime Running Lamps (DRL)
L.SPD EDF MNTR10AElectric Cooling Fan Motor

Mustang Cobra 5.0 1996 Power Seat Fuse Panel/Board – Fuse Symbol Map
