Pontiac Firebird Formula WS6 1996 Main Fuse Box/Block Circuit Breaker Diagram

Pontiac Firebird Formula WS6 1996 Main Fuse Box/Block Circuit Breaker Diagram

SYMBOLRATINGFUSE/RELAY MAP
MAXIFUSES
130ACOOL FAN2
2--
360AHEADLAMPS
460ABATT MAIN2
540AIGN MAIN1
630ACOOL FAN1
760ABATT MAIN1
860AIGN MAIN2
MINI RELAYS
9-COOL FAN
10-COOL FAN2
11-IGN MAIN
12-COOL FAN1
MICRO RELAYS
13-A/C CLU
14-FUEL PUMP
15-F/PMP SPD CONT
16-HORN
17-FOG LAMP
MINIFUSES
1810AINJ
19-SPARE
20-SPARE
2115AIGN1, UH
22-SPARE
23-SPARE
24-SPARE
2515AELEK IGN
26-SPARE
2710AB/U LAMP
2810AA/C CLU
2910ARADIO
3010AALT SENSE
3110ATCC
3215AFUEL PUMP
3310AECM SENSE
34-Not Used
3510AFOG LP
3615AHORN
3720APARK LP
38-Not Used
39-Not Used
DIODES
-A/C CLU DIODE
40-MINI FUSE PULLER

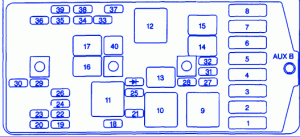

Pontiac Firebird Formula WS6 1996 Main Fuse Panel/Board – Fuse Symbol Map
