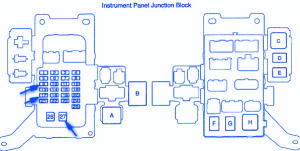

Toyota Highlander 2006 Fuse Box/Block Circuit Breaker Diagram

Toyota Highlander 2006 Fuse Box/Block Circuit Breaker Diagram



Fuse SymbolFuse MapAmps
1IGN7.5A
2SRS-IG15A
3HEATER15A
4IG215A
5RADIO NO.27.5A
6ECU-IG15A
7IG17.5A
8WASHER20A
9CIG15A
10WIPER25A
11RR WIP15A
12RR FOG7.5A
13D RR DOOR20A
14P RR DOOR20A
15STOP20A
16FR DEF20A
17PWR OUTLET15A
18P FR DOOR25A
19OBD7.5A
20D FR DOOR20A
21FR FOG10A
22S/ROOF20A
23SEAT HTR15A
24TAIL10A
25PANEL7.5A
26AM140A
27PWR30A

Toyota Highlander 2006 Fuse Panel/Board – Fuse Symbol Map
