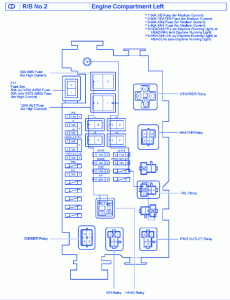

Toyota Tacoma 2010 Main Fuse Box/Block Circuit Breaker Diagram

Toyota Tacoma 2010 Main Fuse Box/Block Circuit Breaker Diagram



Fuse/Relay SymbolAmpsFuse/Relay Map
150AJ/B Fuse (For Medium Currrent)
250AHEATER Fuse (For Meduim Current)
330AAM2 Fuse (For Meduim Current)
440AAM1 Fuse (For Meduim Current)
5HEAD(HI RH) (W/Daytime Running Light) or HEAD(RH) (W/O Daytime Running Light)
6HEAD(HI LH) (W/Daytime Running Light) or HEAD(LH) (W/O Daytime Running Light)
F1150A(W/VSC) ABS2 Fuse
30A(W/O VSC) ABS2 Fuse (For High Current)
12AALT Fuse (For High Current)
60AABS Fuse (For High Current)
STARTER Relay
HEATER Relay
TAIL Relay
PWR OUTLET Relay
EFI Relay
HEAD Relay
DIMMER Relay

Toyota Tacoma 2010 Main Fuse Panel/Board – Fuse Symbol Map
