No. | Description | Ampere (A) |
---|---|---|
1 | TV antenna | 10A |
2 | Electric step | 15A |
3 | Heated mirrors | 1A |
4 | Defroster fans | 10A |
5 | Remote mirrors | 10A |
6 | Remote mirrors | 5A |
7 | Refer (dometic) | 15A |
8 | Rear heated | 20A |
9 | Power windows | 25A |
10 | CB radio | 1A |
11 | Back-up camera | 3A |
12 | Battery disconnect | 10A |
13 | Leveler jacks | 20A |
14 | Heater | 30A |
15 | Fans | 25A |
16 | — | - |
17 | CB radio | 2A |
18 | Fog light | 20A |
19 | Electric step | 5A |
20 | Burgler alarm | 15A |
21 | Air horn | 20A |
22 | Service lights | 10A |
23 | — | — |
24 | Trunk lights | 20A |
25 | Emergency start | 10A |
26 | Cig. lighter | 25A |
27 | Spot light | 15A |
28 | Electric step | 30A |
29 | TV | 10A |
30 | TV Antenna amp | 20A |
31 | Radio memory | 3A |
32 | Radio | 3A |

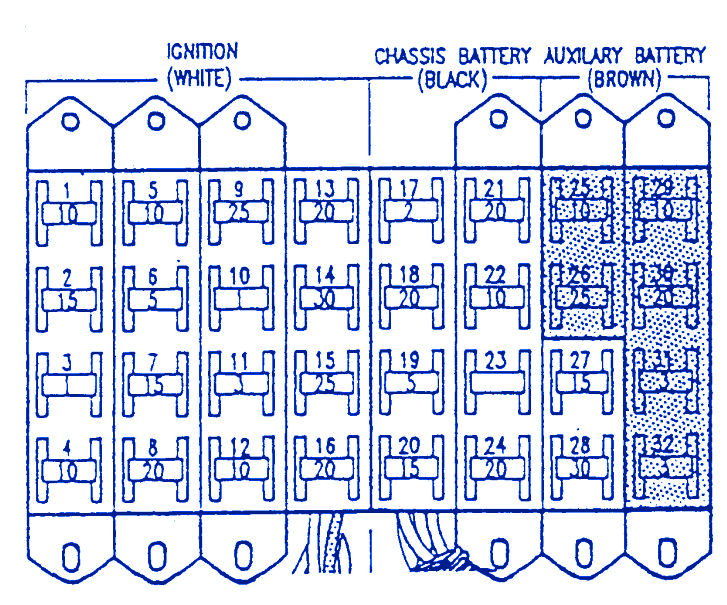

Georgie Boy 1994 Fuse Panel Fuse Panel / Board – Fuse Symbol Map
