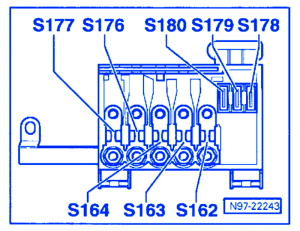

Volkswagen Tiguan 2005 Fuse Box/Block Circuit Breaker Diagram

Volkswagen Tiguan 2005 Fuse Box/Block Circuit Breaker Diagram



SymbolDescriptionAmps
S162Spark Plugs (Coolant)50A
S163Fuel Pump (FP) Relay/Glow Plug Relay50A
S164Coolant Fan Control (FC) Control Module/Coolant Fan40A
S176Relays Panel Interior110A
S177Generator (GEN)(90Amp)110A
Generator (GEN)(120Amp)150A
S178ABS (Hydraulic Pump)30A
S179ABS30A
S180Coolant Fan30A

Volkswagen Tiguan 2005 Fuse Panel/Board – Fuse Symbol Map
