Volkswagon Corrado G60 1990 Fuse Box/Block Circuit Breaker Diagram

Volkswagon Corrado G60 1990 Fuse Box/Block Circuit Breaker Diagram



Fuse SymbolFuse MapAmps
1Headlight, Low Beam Left10A
2Headlight, Low Beam Right10A
3Instrument Panel Lights, License Plate Lights10A
4Rear Window Wiper, Sunroof15A
5Wiper/Washer, Front, Rear Window Washer15A
6Fresh Air Blower, A/C20A
7Tail Lights, Side Marker Light, Right10A
8Tail Lights, Side Marker Light, Left10A
9Rear Window Defogger, Heated Mirrors20A
10Fog Lights15A
11Headlight, High Beam, Left High Beam Indicator Light10A
12Headlight, High Beam Right10A
13Horn, Radiator Cooling Fan Run-On10A
14Back-Up Lights, Heated Windshield Washer Nozzle, Power Mirrors10A
15Electric Ignition, Idle Stabilizer, Deceleration Fuel Shut Off10A
16Dash Warning/Indicator Lights, Glove Box Light, Multi-Function Indicator, Cassette Storage Light, Rear Spoller Control Unit15A
17Emergency Flasher Switch, Turn Signals10A
18Fuel Pump, Oxygen Sensor20A
19Radiator Cooling Fan A/C30A
20Brake Lights, Cruise Control10A
21Interior Lights, Luggage Compartment Light, Cigarette Lighter, Digital Clock, Rear Spoiler Adjustment, Engine Diagnostic, Central Locking, Multi-Function Indicator15A
22Radio10A

SymbolDescription
Relay Location on Fuse/Relay Panel
1A/C Relay
2Rear Window Wiper/Washer Relay (72)
3Digifan Control Unit Relay (32)
4Load Reduction Relay (18)
5Open
6Emergency Flasher/Turn Signal Relay (21)
7Open
8Intermittent Wiper/Washer Relay (19)
9Seat Belt Warning System Control Unit (4)
10Fog Light Relay (53)
11Horn Relay (53)
12Fuel Pump Relay (80)
Sparete Relays Above Fuse/Relay Panel
13ABS Hydraulic Pump Relay
14ABS Relay
15Radiator Cooling Fan After Run Control Unit (31)
16Fuel Pump After Run Control Unit (90)
17Heated seat Relay, Driver
18Heated Seat Relay, Passenger
19ABS Hydraulic Pump Fuse
20ABS Valve Fuse
21Power Window Fuse
22ABS Valve Fuse
23Automatic Shoulder Belt System Fuse, S51 (USA only)
24Open

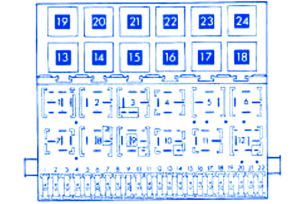

Volkswagon Corrado G60 1990 Fuse Panel/Board – Fuse Symbol Map
