Volkswagen Touareg V8 2003 Instrument Fuse Box/Block Circuit Breaker Diagram

Volkswagen Touareg V8 2003 Instrument Fuse Box/Block Circuit Breaker Diagram



Fuse SymbolFuse MapAmps
1Heated Washer Nozzles, Heated Outside Mirrors10A
2Turn Signal System10A
3Illumination5A
4License Plate Lght5A
5Comfort System7.5A
6Central Locking System5A
7Back-up Lights10A
8Telephone System5A
9ABS5A
10Engine Control, Gasoline10A
11Instrument Cluster, Shift Lock5A
12B+ (Battery Positive Voltage) for DLC7.5A
13Brake Lights10A
14Interior Lights, With Central Locking10A
Interior Lights, Only5A
15Instrument Cluster, Automatic Transmission5A
16A/C-Clutch, Electrical Water Pump10A
17Door Lock Heater7.5A
18Right Headlight, High Beam10A
19Left Headlight, High Beam10A
20Right Headlight, Low Beam15A
21Left Headlight, Low Beam15A
22SideMarker Lights, Right5A
23Sidemarker Lights, Left5A

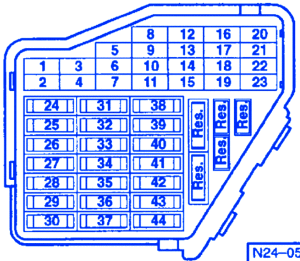

Volkswagen Touareg V8 2003 Instrument Fuse Panel/Board – Fuse Symbol Map
